产品简介

瑞士ABB公司可控硅分立器件按其性能分为5STP系列相控可控硅、5SGA、5SGF系列可关断可控硅（GTO）。本公司销售ABB可控硅保证原装正品，长期备有现货。欢迎来电咨询。

产品详情

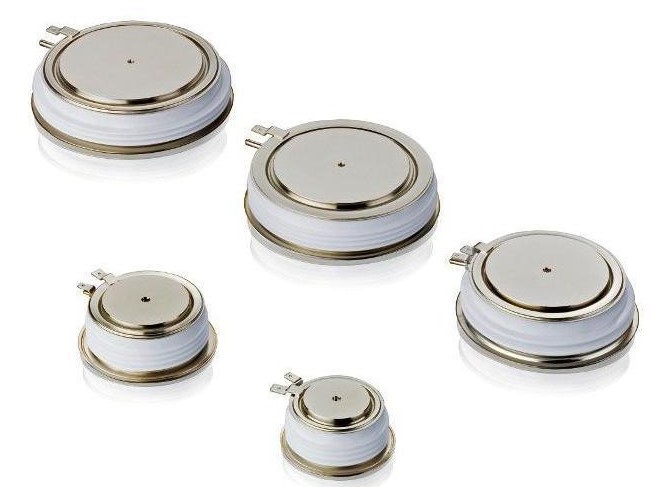

瑞士ABB可控硅		5STP系列相控可控硅（Phase Control Thyristers）--平板型
		5SGA、 5SGF系列可关断可控硅（GTO）--平板型

瑞士ABB半导体，主要产品有可控硅（晶闸管）、IGBT、整流二极管、IGCT等，本公司作为ABB半导体器件在中国的经销商，主要销售ABB可控硅（ABB晶闸管）、ABB GTO(ABB可关断可控硅)、ABB二极管等，保证原装正品，交货及时，常备现货，价格优惠。

ABB可控硅具有电流大、压降低、电压高等优点，广泛应用于电解铝、高压直流输电、高压软启动、高压无功补偿等设备中，本公司长期备有以下品种的现货：5STP03D6500、5STP18F1800、5STP08F6500、5STP08G6500、5STP24H2800、5STP33L2800、5STP28L4200等。

5STP系列相控可控硅（Phase Control Thyristers）--平板型

说明：外形尺寸中，a为最大外径，b为压装台面直径，c为厚度

Part Number	V_DRM (V)	I_TAV (A)	I_TSM (kA)	*Package (mm) （外形代码&外形尺寸**）
5STP_10D1601	1600	969	15.0	D：a58.5/b34/c26
5STP_10T1600	1600	969	15.0	T：a58.5/b34/c20
5STP_20F1601	1600	1901	27.3	F：a74.5/b47/c26
5STP_20T1600	1600	1956	27.3	T：74.5/47/c21.7
5STP_34H1601	1600	3370	49.0	H：a101.5/b63/c26
5STP_34T1600	1600	3370	49.0	T：a101.5/b63/c17
5STP_07D1800	1800	730	9.0	D：a58.5/b34/c26
5STP_09D1801	1800	932	13.7	D：a58.5/b34/c26
5STP_18F1800	1800	1660	21.0	F：a74.5/b47/c26
5STP_18F1801	1800	1825	26.2	F：a74.5/b47/c26
5STP_30H1801	1800	3108	47.0	H：a102/b63/c26
5STP_42L1800	1800	4390	64.0	L：a120/b78/c26
5STP_07D1800	1800	6100	94.0	Q：a150/b100/c26
5STP_09D2201	2200	863	12.0	D：a58.5/b34/c26
5STP_17F2201	2200	1702	25.5	F：a74.5/b47/c26
5STP_29H2201	2200	2855	45.0	H：a101.5/b63/c26
5STP_08T2800	2800	792	10.6	T：a58.5/b34/c20
5STP_15T2800	2800	1589	23.6	T：74.5/47/c21.7
5STP_16F2800	2800	1400	18.0	F：a74.5/b47/c26
5STP_16F2801	2800	1554	23.6	F：a74.5/b47/c26
5STP_27H2801	2800	2670	43.0	H：a101.5/b63/c26
5STP_33L2800	2800	3740	65.5	L：a120/b78/c26
5STP_45N2800	2800	5080	77.0	N：a150/b100/c34
5STP_45Q2800	2800	5490	77.0	Q：a150/b100/c26
5STP_04D4200	4200	470	7.1	D：a60/b34/c26
5STP_12F4200	4200	1150	17.3	F：a74.5/b47/c26
5STP_21H4200	4200	2192	32.0	H：a101.5/b63/c26
5STP_28L4200	4200	3170	54.0	L：a120/b78/c26
5STP_38N4200	4200	3960	64.5	N：a150/b100/c34
5STP_38Q4200	4200	4275	64.5	Q：a150/b100/c26
5STP_04D5200	5200	440	6.1	D：a60/b34/c26
5STP_17H5200	5200	1975	34.0	H：a102/b63/c26
5STP_25L5200	5200	2760	50.5	L：a120/b78/c26
5STP_25M5200	5200	2540	50.5	M：a120/b78/c34
5STP_34N5200	5200	3600	63.0	N：a150/b100/c34
5STP_52U5200	5200	5120	99.0	U：a172/b110/c34
5STP_03D6500	6500	380	4.7	D：a60/b34/c26
5STP_08F6500	6500	830	15.1	F：a75/b47/c26
5STP_08G6500	6500	720	15.1	G：a75/b47/c34
5STP_12K6500	6500	1370	31.5	K：a102/b63/c34
5STP_18M6500	6500	1800	47.5	M：a120/b78/c34
5STP_26N6500	6500	2810	65.0	N：a150/b100/c34
5STP_42U6500	6500	4250	86.0	U：a172/b110/c34
5STP_48Y7200	7200	4840	92.0	Y：a192/b138/c34
5STP_45Y8500	8500	4240	90.0	Y：a192/b138/c34

5SGA 系列可关断可控硅（GTO）--平板型

说明：外形尺寸中，a为最大外径，b为压装台面直径，c为厚度

Part Number	V_DRM(V)	V_DC (V)	I_TGQM @ C_s (A)	I_TGQM @ C_s (μF)	*Package (mm)**
Standard 标准型
5SGA 15F2502	2500	1400	1500	3	F：a75/b47/c26
5SGA 20H2501	2500	1400	2000	4	H：a93/b63/c26
5SGA 25H2501	2500	1400	2500	6	H：a93/b63/c26
5SGA 30J2501	2500	1400	3000	5	J：a108/b75/ c26
5SGA 06D4502	4500	2800	600	1	D：a58/b34/ c26
5SGA 20H4502	4500	2200	2000	4	H：a93/b63 /c26
5SGA 30J4502	4500	2800	3000	6	J：a108/b75 /c26
5SGA 40L4501	4500	2800	4000	6	L：a120/b85 /c26
Buffer layer缓冲型
5SGF 30J4502	4500	3000	3000	3	J：a108/b75 /c26
5SGF 40L4502	4500	2800	4000	6	L：a120/b85 /c26
